جبڑہ آرتھروسکوپ مرمت کیس: STRYKER (0502-119-010) اور GIMMI (E.8186.20)

Jul 21, 2026

ایک پیغام چھوڑیں۔

2

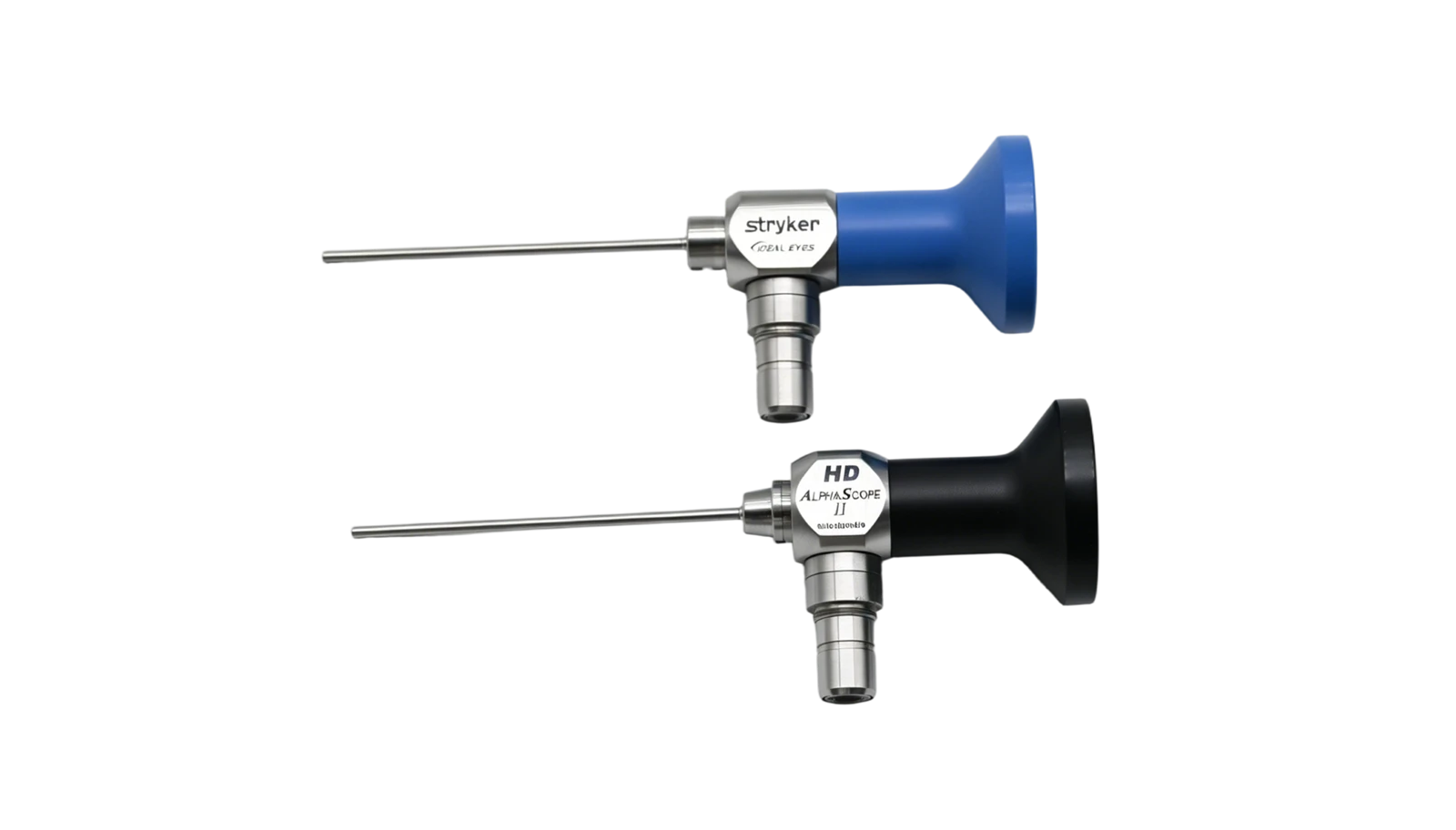

یہ تکنیکی کیس دو جبڑے آرتھروسکوپ ماڈلز پر فوکس کرتا ہے، STRYKER 0502-119-010 اور GIMMI E.8186.20۔ ہم آپٹیکل لینس کو جدا کرنے، گہری صفائی، اسمبلی اور آپٹیکل کیلیبریشن کے مکمل ورک فلو کو تفصیل سے توڑ دیتے ہیں۔ یہ دونوں دائرہ کار تقریباً یکساں اندرونی آپٹیکل فن تعمیر کا اشتراک کرتے ہیں، اس لیے ان کی ٹربل شوٹنگ منطق اور آپریشنل طریقہ کار انتہائی قابل تبادلہ ہیں۔ یہ گائیڈ اسی طرح کے آرتھروسکوپک آپٹیکل سسٹمز کی خدمت کے لیے ایک عالمگیر حوالہ کے طور پر کام کرتا ہے۔



آپٹیکل پاتھ بے ترکیبی

سپیسر ٹیوب، ڈایافرام اور اڈاپٹر کمپریشن بلاکس نکال کر آپٹیکل پاتھ ٹیرڈاون شروع کریں۔ سپیسر ٹیوب کے اندر پہنچنے کے لیے ایک ہُکڈ پروب کا استعمال کریں، اسے آہستہ سے ہلائیں، پھر اسے درست فورپس کے ساتھ باہر نکالیں۔ اندرونی کمپریشن بلاکس کو ختم کرنے کے لیے اسکوپ ہاؤسنگ کو ہلکے سے تھپتھپائیں۔ اس مرحلے کے دوران لاگو قوت کے محتاط کنٹرول کی ضرورت ہوتی ہے تاکہ اندرونی آپٹیکل اجزاء کو ہلنے یا کمپن کی وجہ سے نقصان کو برقرار رکھنے سے روکا جا سکے۔ اس بات کو یقینی بنانے کے لیے کہ آپٹیکل پرزوں کی ترتیب کو جدا کرنے کے دوران کوئی خلل نہ پڑے، ایک کم کرنے والا کیسنگ استعمال کیا جاتا ہے۔

ScreenShot2026-07-08112128678

(کم کرنے والا کیسنگ انسٹال کریں)

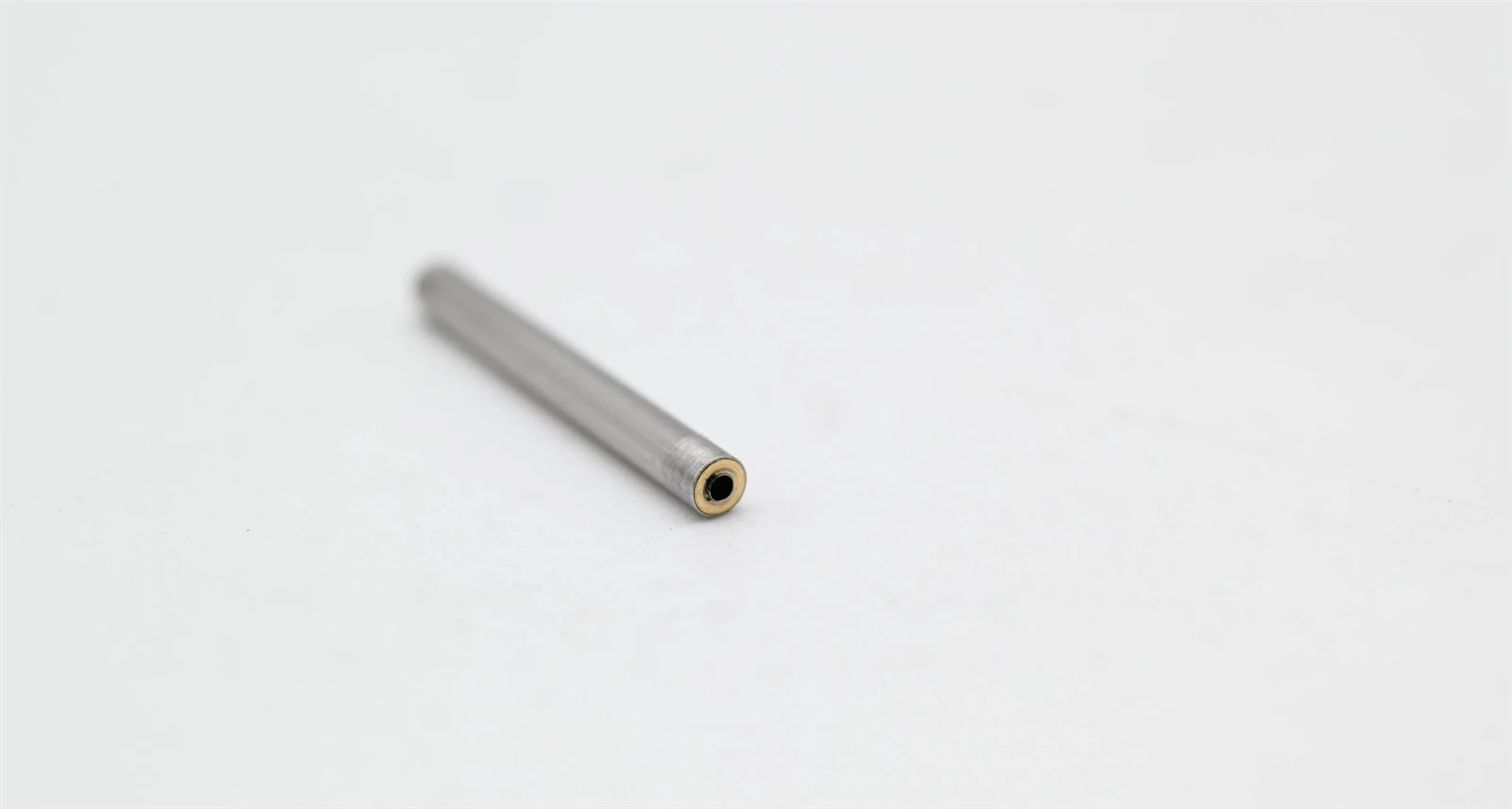

info-1600-856

(سچے کو کم کرنا)




ریڈیوسنگ کیسنگ کا مخصوص ڈھانچہ ایک سٹینلیس سٹیل ٹیوب پر مشتمل ہوتا ہے جس کا بیرونی قطر 2.7 ملی میٹر ہوتا ہے جس کے دونوں سروں پر تانبے کی آستینیں (2 ملی میٹر موٹی) لگائی جاتی ہیں۔ ایک سٹینلیس سٹیل ٹیوب جس کا اندرونی قطر 1.1 ملی میٹر اور بیرونی قطر 1.25 ملی میٹر ہے اندر نصب ہے۔ اس ٹول کو اعلی ارتکاز اور افعال کی ضرورت ہوتی ہے تاکہ اس بات کو یقینی بنایا جا سکے کہ راڈ لینز جدا کرنے اور اسمبلی کے دوران بغیر کسی تبدیلی کے اپنی اصل ترتیب کو برقرار رکھیں۔




کم کرنے والے کیسنگ اور توسیع شدہ بیرونی اڈاپٹر کو آرتھروسکوپ سے جوڑیں۔ بصری معائنہ کرتے وقت اسکوپ باڈی کو آہستہ سے تھپتھپائیں جب تک کہ اسکوپ ٹیوب کے کھلنے سے راڈ لینز سامنے نہ آجائیں۔ تمام آپٹیکل عناصر کو مکمل طور پر ہٹانے کی تصدیق کرنے کا طریقہ درج ذیل ہے: آرتھروسکوپ میں سٹینلیس سٹیل کی ایک پتلی ٹیوب ڈالیں، اس پوزیشن کو نشان زد کریں جہاں ٹیوب مزید آگے نہیں بڑھ سکتی، پھر اس نشان زدہ گہرائی کا اسکوپ آؤٹر ٹیوب کی کل لمبائی کے ساتھ موازنہ کریں تاکہ یہ تصدیق ہو سکے کہ آیا تمام اندرونی اجزاء مکمل طور پر نکالے گئے ہیں۔





صفائی

تمام نظری عناصر کو ہٹانے کے بعد، دائرہ کار کے اندرونی حصے کی صفائی کی طرف بڑھیں۔ سب سے پہلے، چپکنے والی باقیات کو فورپس کے ساتھ دور کی نوک پر کھرچیں، پھر صاف دھاتی سطح کو بحال کرنے کے لیے 1200-گرٹ سینڈ پیپر کا استعمال کرتے ہوئے بقایا گلو پرتوں کو پالش کریں۔



اسکوپ شافٹ کی اندرونی دیوار کو صاف کرنے کے لیے، الکحل سے بھیگی ہوئی لنٹ فری وائپس کو سٹینلیس سٹیل کی ٹیوب کے ساتھ لیمن کے ذریعے آگے پیچھے دھکیلیں۔




اس کیس میں استعمال ہونے والی سٹینلیس سٹیل کی نلیاں کا بیرونی قطر 1.0 ملی میٹر اور اندرونی قطر 0.9 ملی میٹر ہے، جو آپٹیکل سسٹم کے طول و عرض سے مماثل ہے۔ صفائی کے عمل کو کئی بار دہرایا جانا چاہیے تاکہ یہ یقینی بنایا جا سکے کہ اندرونی دیواروں پر کوئی آلودگی باقی نہ رہے۔




3

(منفی پریشر ویکیوم صاف کرنا)

مسح کرنے کے بعد، شافٹ کی اندرونی دیوار پر منفی پریشر ویکیوم صاف کرنے کے لیے ایک سکشن ڈیوائس کو سٹینلیس سٹیل کی ٹیوب سے جوڑیں، اندر سے باریک ملبہ، لنٹ اور باقی الکحل کو ہٹا دیں۔ سکشن کے دوران سٹینلیس سٹیل کی ٹیوب کو بار بار آگے اور پیچھے کی طرف لے جائیں تاکہ تمام لیمن سیگمنٹس کی مکمل صفائی کو یقینی بنایا جا سکے۔ ایک بار صفائی مکمل ہونے کے بعد، دھول کو روکنے اور ثانوی آلودگی سے بچنے کے لیے اسکوپ شافٹ کے دونوں سروں کو ہائی ٹمپریچر سیلنٹ سے سیل کریں۔





ٹیسٹ اسمبلی

اندرونی فٹنگ والی آستین آئی پیس فائبر کیبل کے مرکز کو ایڈجسٹ کرنے کے لیے استعمال ہوتی ہے۔ اگر آستین کو نقصان پہنچا ہے یا آپٹیکل سینٹرنگ انحراف کا سبب بنتا ہے، تو اسے گھڑی ساز لیتھ پر پیس کر ٹھیک کریں۔ راڈ لینز کو ہٹاتے وقت، STRYKER cystoscopes یا hysteroscopes سے آئی پیس اسمبلیوں کا استعمال کریں جو اندرونی اور بیرونی قطروں کے ساتھ ملتے ہیں تاکہ آپٹیکل اجزاء کو درست ترتیب میں الگ رکھنے کے لیے معاون اوزار کے طور پر استعمال کریں۔

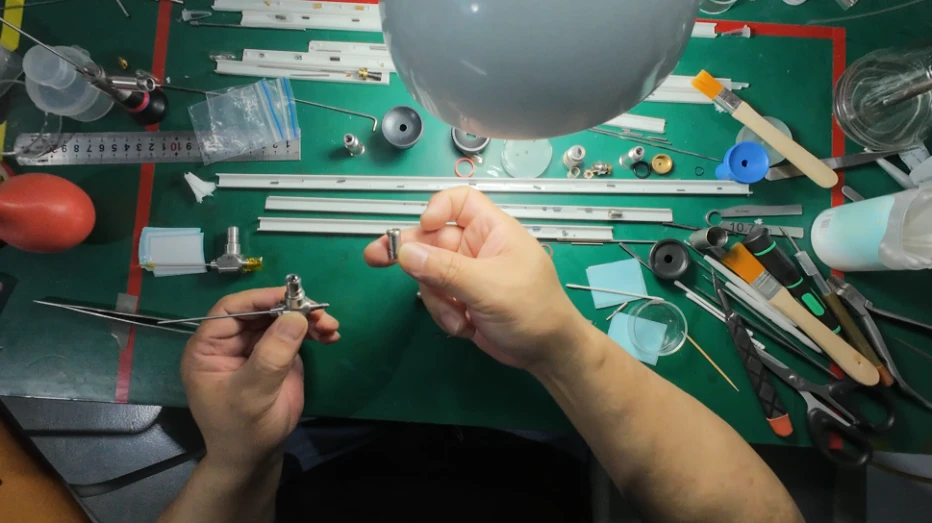

4

(معاون بے ترکیبی کا آلہ)

اسمبلی انتہائی اعلی آپریشنل درستگی کا مطالبہ کرتی ہے۔ یہ مرمت کیس آپریشن کے لیے 40x ہیڈ میگنیفائر کو اپناتا ہے۔ ایک ہائی پاور دوربین خوردبین بھی قابل قبول ہے۔ اسمبلی سے پہلے، دھول اور تیل کے داغوں کو ختم کرنے کے لیے میگنیفائر/مائیکروسکوپ لینز کے دونوں اطراف اور تمام کلیمپنگ فورسپس کو اچھی طرح صاف کرنا چاہیے۔

ٹول سلیکشن کے بارے میں،،سپیسر ٹیوبوں کو صاف کرنے اور انسٹال کرنے کے لیے ایکسٹرا فائن فورسپس استعمال کیے جاتے ہیں، جب کہ آپٹیکل لینسز کو رکھنے کے لیے مخصوص خصوصی فورسپس کی ضرورت ہوتی ہے۔ یہ کیس 1.1 ملی میٹر گول جبڑے کے کھلنے کے ساتھ لینس فورسپس کا استعمال کرتا ہے۔ یہ ڈیزائن مسح کے دوران لینس کے نقصان یا خراش کو مؤثر طریقے سے روکتا ہے۔ اسپیسر رِنگز کے اندرونی بور کو چھوٹے لِنٹ فری جھاڑیوں سے صاف کرنے کی ضرورت ہے تاکہ ملاوٹ کی تمام سطحوں پر صفائی کی ضمانت دی جا سکے۔




اینڈوسکوپ کے اس ماڈل کے لیے، پوری معروضی لینس اسمبلی کو مکمل طور پر الگ کرنا، صاف کرنا اور دوبارہ جوڑنا بہتر ہے۔ اسکوپ باڈی کے اندرونی حصے کو تین حصوں میں تقسیم کیا گیا ہے، جس سے سامنے کی طرف پیچھے سے اسمبلی کو کافی مشکل بنا دیا گیا ہے۔ طریقہ کار کے دوران، پہلے راڈ لینز اور سپیسرز کو ہٹا دیں۔ اس کے بعد، معروضی لینس اسمبلی کو تقریباً 200 ڈگری تک گرم کریں اور ہر ایک آپٹیکل عنصر کو ایک ایک کرکے باہر نکالنے کے لیے ایک خصوصی ٹیوبلر ٹول استعمال کریں۔ ایک بار صفائی مکمل ہوجانے کے بعد، معروضی لینس یونٹ کو دوبارہ جوڑنے کے لیے ڈسٹل اینڈ (اسکوپ کے ہیڈ) سے شروع ہونے والے اجزاء کو ترتیب سے داخل کریں۔






مقصدی لینس بانڈنگ

بانڈنگ کا عمل براہ راست معروضی لینس گروپ کی جکڑن اور سروس لائف کا تعین کرتا ہے۔ یہ مرمت درج ذیل خصوصیات کے ساتھ حسب ضرورت اعلی درجہ حرارت مزاحم سیلنٹ کو اپناتی ہے:




یہ 500 ڈگری تک درجہ حرارت کو برداشت کرتا ہے، شیشے اور سٹینلیس سٹیل کے ساتھ اچھی طرح بانڈ کرتا ہے، اور عمر بڑھنے، تیزاب اور الکلیس کے خلاف بہترین مزاحمت کا مظاہرہ کرتا ہے۔ یہ نیم شفاف چپکنے والی اچھی بہاؤ کی خصوصیات ہے۔ جب معروضی لینس اسمبلیوں کو بانڈ کرنے کے لیے استعمال کیا جاتا ہے، تو یہ اس سلسلے میں موثر دخول کی گہرائی اور ہوا کی تنگی سے بہتر کارکردگی کا مظاہرہ کرنے والے نیم ٹھوس چپکنے والی چیزوں کو یقینی بناتا ہے۔ تاہم، کام کرنے کے وقت پر محتاط کنٹرول کی ضرورت ہے، اور اگر چپکنے والی پرت کو الگ کرنے کی ضرورت ہو تو تقریباً 300 ڈگری تک ہیٹنگ ضروری ہے۔[کے بارے میں مزید جانیں...]




  • گلو مکسنگ:گوند کی مناسب مقدار کو یکساں طور پر تقریباً 2 منٹ تک بلینڈ کریں، پھر اسے پری کیورنگ کے لیے دس منٹ سے زیادہ آرام کرنے دیں۔ گوند میں ہلکی نرمی آنے کے بعد درخواست شروع کریں۔ اس کی کم روانی اندر کی طرف بڑھنے سے روکتی ہے۔ محیط درجہ حرارت کے مطابق ہلچل کی رفتار کو ایڈجسٹ کریں: اعلی درجہ حرارت کے تحت پتلی گلو کو قدرے تیزی سے ملایا جا سکتا ہے۔ ہلچل کے دوران پیدا ہونے والے چھوٹے مائکرو بلبلز قدرتی طور پر ختم ہو جائیں گے اور حتمی سیلنگ کے نتائج کو متاثر نہیں کریں گے۔ نوٹ کریں کہ آرام کرتے وقت گلو تھوڑا سا سکڑ جاتا ہے۔ اگر انکیپسولیشن کے دوران نامکمل بھرنا ہوتا ہے تو، سطح کا گلو قدرتی طور پر مالیکیولر تناؤ کے ذریعے اندر کی طرف مل جائے گا تاکہ مکمل اندرونی سیلنگ کو یقینی بنایا جا سکے۔



  • گلو ڈسپنسنگ: ایک بار جب گوند پتلی تار والی حالت تک پہنچ جائے تو تقسیم کرنا شروع کریں۔ 0.3 ملی میٹر ایکیوپنکچر سوئی کو گوند لگانے والے کے طور پر کلیمپ کریں۔ آپریشن کے مراحل: سب سے پہلے، 3M ٹیپ کا ایک چھوٹا سا ٹکڑا لے جانے والے فورپس کے ساتھ معروضی لینس کو تھوڑا سا باہر کی طرف چپکائیں، 1.2 ملی میٹر مائیکرو جبڑے کے فورپس کے ساتھ لینس کو دوبارہ کلیمپ کریں، ایکیوپنکچر سوئی سے گوند اٹھائیں اور معروضی لینس کے دائرے کے اگلے نصف حصے کے گرد یکساں کوٹنگ لگائیں۔ ٹوتھ پک کی مدد سے لینس کو ٹیوب کے کھلنے میں دوبارہ انسٹال کریں۔ داخل کرنے کے بعد، احتیاط سے چیک کریں کہ لینس کے فریم کے ارد گرد گلو اوور فلو یا جمع ہے۔

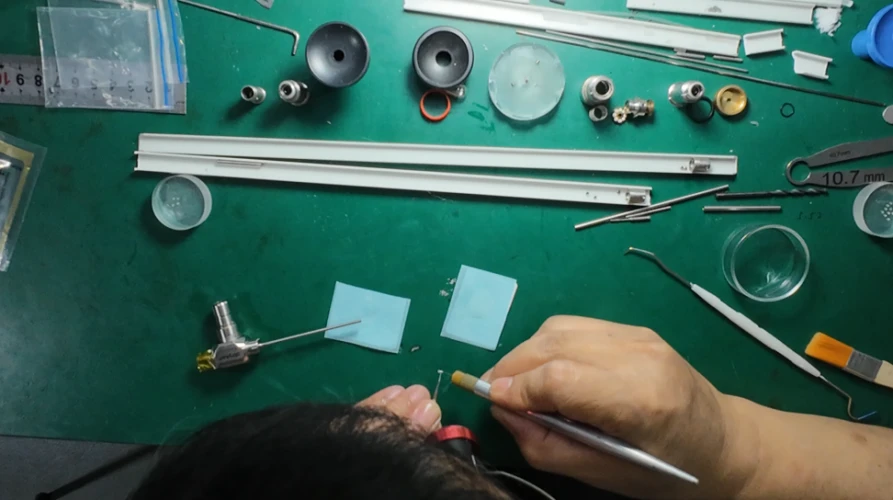

5

(گلو ڈسپنسنگ)

  • اضافی گلو ہٹانا: بندھے ہوئے اسمبلی کو 8 گھنٹے کھڑے رہنے دیں۔ گلو جزوی سختی حاصل کرتا ہے لیکن اس مرحلے پر مکمل طور پر ٹھیک نہیں ہوتا ہے۔ ٹوتھ پک یا روئی کے جھاڑیوں سے اضافی گلو کو کھرچیں، بانڈنگ کی طاقت کو زیادہ سے زیادہ کرنے کے لیے اسمبلی کو گرمی سے ٹھیک کریں، پھر الکحل کے جھاڑیوں سے صاف کریں۔ لینس کی سطح پر ہونے والی خراشوں یا ضدی باقیات کے لیے جنہیں سادہ جھاڑو یا الکحل کے ذریعے نہیں ہٹایا جا سکتا، صاف پانی سے پالش کرنے والے کمپاؤنڈ کو پتلا کریں اور مائیکرو فائبر میں لپٹے ٹوتھ پک کی نوک سے آہستہ سے بف کریں۔ اہم یاد دہانی: آپٹیکل امیج ایڈجسٹمنٹ کو مکمل کریں جب کہ گلو ابھی بھی جزوی طور پر ٹھیک ہے، اور حتمی مکمل کیورنگ سے پہلے اہل تصویر کی تصدیق کریں۔ مکمل طور پر ٹھیک ہونے والا گلو مستقل بانڈز بناتا ہے جو بعد میں جدا کرنا اور دوبارہ ڈیبگ کرنا مشکل بنا دیتا ہے۔





آئی پیس کیلیبریشن

آئی پیس کو الگ کرنے کے لیے، لیتھ ٹرننگ ٹول کے ساتھ بیرونی آئی پیس ٹیوب کو کاٹ دیں۔ اس کے بعد دوبارہ سولڈرنگ اسمبلی کی درستگی پر سمجھوتہ کیے بغیر اصل ٹیوب قطر اور چوڑائی کو ٹھیک ٹھیک بحال کر سکتی ہے۔

آئی پیس انسٹال کرنے سے پہلے، اسپیسر ٹیوبوں کو فورسپس کے ساتھ پوری طرح سے پوزیشن میں دبائیں، پھر فائین ٹیوننگ فائبر کیبل سینٹرنگ کے لیے آئی پیس ایڈجسٹمنٹ بیس کو ماؤنٹ کریں۔ تھریڈنگ کے دوران آپٹیکل راستے میں ملبہ گرنے سے بچنے کے لیے اندرونی آئی پیس تھریڈز کو اچھی طرح صاف کریں۔ ریئل ٹائم آپٹیکل امیج کا مشاہدہ کرتے ہوئے آئی پیس کو آہستہ آہستہ اندر کی طرف گھمائیں۔ اگر فائبر کیبل غلط ترتیب میں ہے تو، تمام حصوں کو الگ کریں، دوبارہ صاف کریں اور اسمبلی کو دوبارہ کریں.



(اندرونی آئی پیس دھاگوں کو صاف کریں)



حتمی مرمت اور اسمبلی

مکمل آپٹیکل اسمبلی سے پہلے، اسکوپ باڈی کے اندر ہر ایک جزو کو الگ الگ صاف کرنا چاہیے، بشمول ہر راڈ لینس کی دونوں سطحیں اور ہر اسپیسر ٹیوب کی بیرونی سطح۔ آپٹیکل لینز یا اسمبلیوں کو صاف فورپس کے ساتھ پکڑیں، سرکلر موشنز میں لینس کی سطحوں کو صاف کریں یا الکحل سے گیلے جھاڑووں کا استعمال کرتے ہوئے مرکز سے کنارے تک باہر کی طرف لپیٹیں تاکہ آلودگی پھیلانے کی بجائے گندگی کو اٹھا سکیں۔ گندے جھاڑیوں سے ثانوی خروںچ سے بچنے کے لیے مسح کے دوران اکثر جھاڑو کو تبدیل کریں۔ اسمبلی کے تمام کاموں میں پہلے سے صاف کیے گئے وقفے اور فکسچر کا استعمال کرنا چاہیے۔ عینک کے ساتھ براہ راست ننگے ہاتھ رابطہ نئے آلودگیوں کو متعارف کرائے گا۔

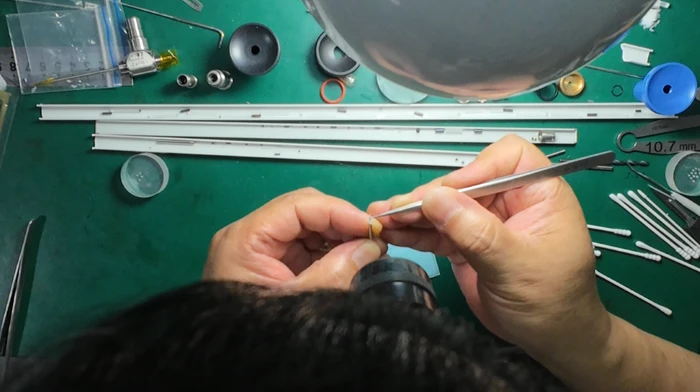

1

(جمع)

اس کیس میں دکھائے گئے تمام حسب ضرورت ٹول سلیکشن، گلو میچنگ، بانڈنگ کے عمل، جدا کرنے اور اسمبلی کے سلسلے کی بار بار عملی دیکھ بھال کے ٹرائلز کے ذریعے تصدیق کی جاتی ہے۔ ہم بعد کے مضامین میں دوسرے اینڈوسکوپ ماڈلز کی مرمت کے معاملات کا اشتراک جاری رکھیں گے، دیکھتے رہیں۔
